武汉植筋现场拉拔如何进行

时间:2020-06-08 18:32:02 来源: 点击:1373次

          植筋加固技术,是后锚固技术中一大重要分支,通过在原有混凝土结构上钻孔、注胶、植筋令新增构件与原混凝土基材共同连接。植筋技术植入的钢筋与新建结构中预埋的钢筋效果相似,但操作方便、工艺简单、应用灵活,因此不仅在既有结构加固中受到关注,在新建结构中,使用的比例也在逐步上升中。

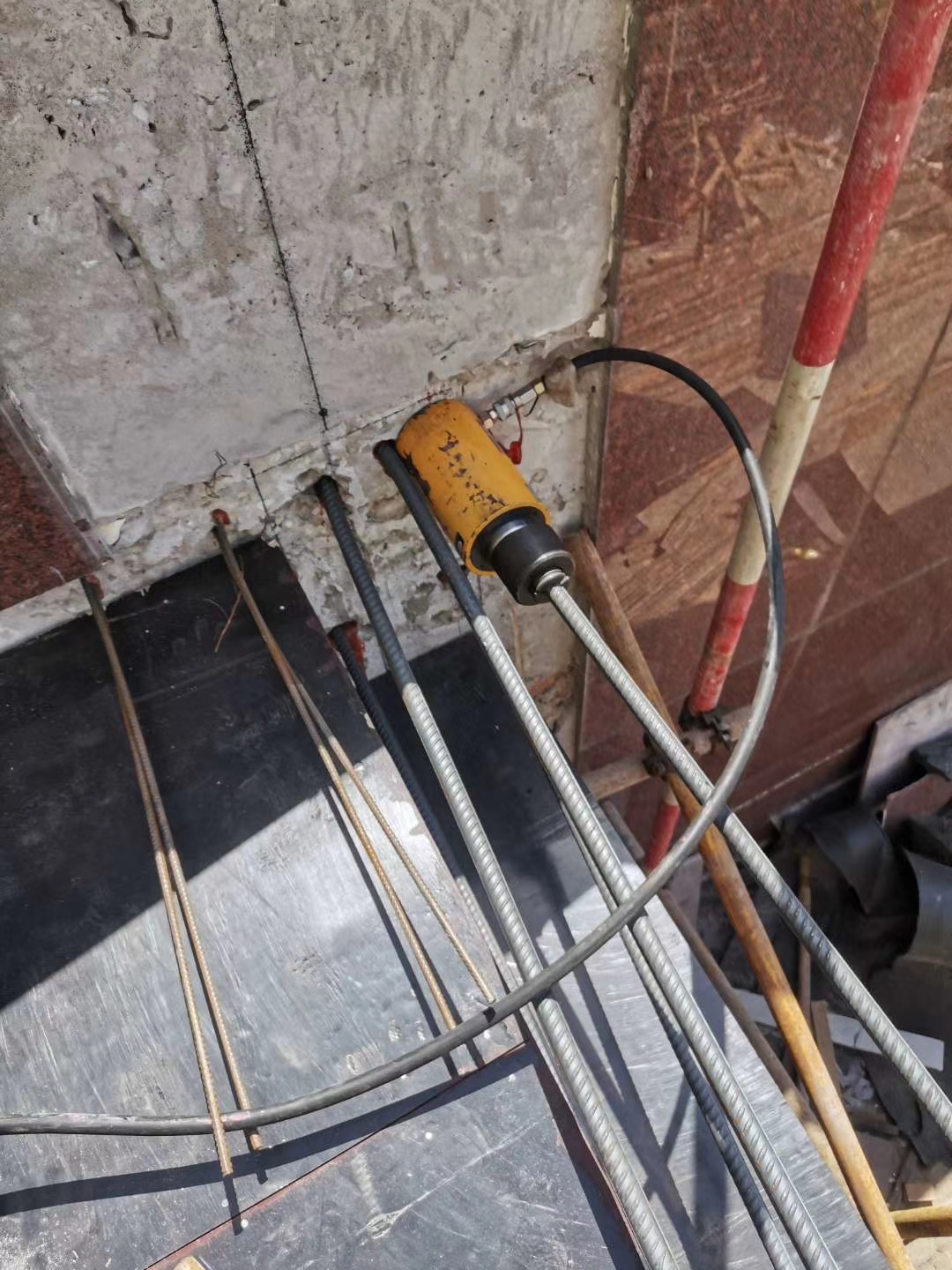

         众所周知,在植筋之后都需要进行现场拉拔试验进行检测,那么现场拉拔检验该如何进行呢?现在小卡就给大家介绍下:


        植筋抗拔力现场检验分为非破损检验和破坏性检验。重要结构构件、悬挑结构、对该工程锚固质量有怀疑、仲裁性试验均要采用破坏性试验,对于一般构件可以采用非破坏性试验进行检测。在做破坏性试验时允许在加固结构附近,找同强度等级的混凝土作为基材进行植筋,然后进行代替试验。


          植筋现场检验抽样时,应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批,并应从每一检验批所含的锚固件中进行抽样。现场破坏性检验的抽样,应选择易修复和易补种的位置,取每一检验批植筋总数的千分之一,且不少于5件进行检验,植筋数量不足100件时,可仅取3件进行检验。现场非破损检验抽样时,对于重要构件抽样时,应按其检验批植筋总数的3%,且不少于5件进行随机抽样,对于一般构件,应按1%,且不少于3件进行随机抽样。现场拉拔建议在植筋后的第七天进行。


          拉拔张拉时可以采用连续加荷或者分级加荷。连续加荷以是以均匀速率在2-3min时间内拉至检验荷载或破坏荷载。分级加荷是指将设定的检验荷载或破坏荷载分为10个等级。非破损检验时,张拉力应取1.15Nt进行持荷。非受损检验张拉至每一级应持荷几分钟。


          非破损检验的评定,应根据所有植筋在持荷期间的宏观状态,按下列规定进行:


         1、当试样在持荷期间锚固件无滑移、基材混凝土无裂纹或其他局部损坏迹象出现,且施荷装置的荷载示值在2min内无下降或下降幅度不超过5%的检验荷载时,应评定其锚固质量合格;


          2、当一个检验批所抽取的试样全数合格时,应评定该批为合格批。


         3、当一个检验批所抽取的试样中仅有5%或5%以下不合格时,应另抽取3根试样进行破坏性试验。若检验结果全数合格,该检验批仍可评为合格。


           4、当一个检验批抽取的试样中不止5%不合格时,应评定为不合格批,且不得做任何检验。


           破坏性检验结果评定,当Nu,m≥1.45Nt且Nu,min≥0.85Nu,m时,植筋质量评定为合格。其中:Nu,m表示受检验植筋极限抗拔力实测平均值;Nu,min表示受检验植筋极限抗拔力实测最小值;Nt表示受检验植筋连接的轴向受拉承载力设计值。Nt值应由设计单位提供,检验单位及其他单位均无权自行确定。


         植筋质量不好,可能导致的后果时相当严重的,所以我们不管是施工、检测还是材料采购时都要层层把关,不要在任何一个环节上出现纰漏,给结构安全留下隐患。卡本专注于结构加固材料生产、研发与销售,生产的所有加固材料保证满足国标要求,为结构安全保驾护航。
