武汉加固公司小编教你怎么看懂加固施工图

施工图纸是“工程的语言”,它明确规定了要做什么样的工程,并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法,才能收到事半功倍的效果。

         施工图纸是“工程的语言”,它明确规定了要做什么样的工程,并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法,才能收到事半功倍的效果。


         掌握顺序


       拿到一份图纸后,先看什么图,后看什么图。一般看图按照以下顺序:设计说明—平面图—立面图—剖面图—结构图—大样图或节点图,这样能收到事半功倍的效果。


       设计说明


      了解需加固建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象。

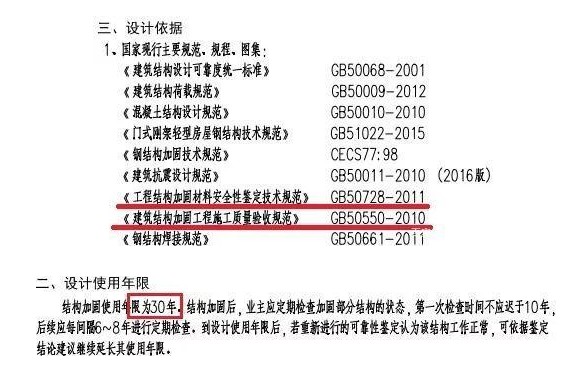

     首先了解加固施工内容、设计使用年限和依据。

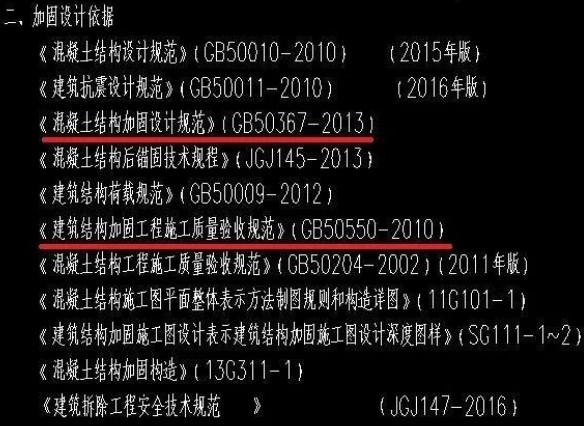

       重点精读主要材料要求和施工要求,包括材料类别、使用场景、满足什么规范强条要求等。



     看图实操

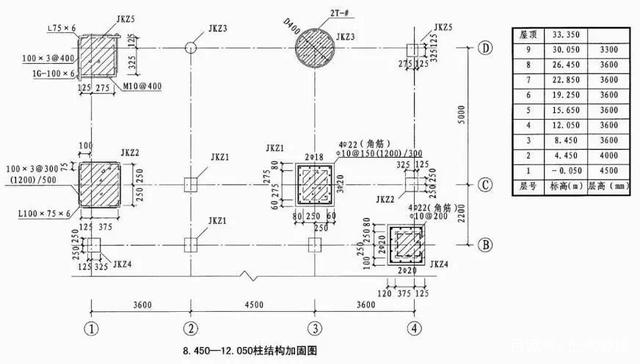

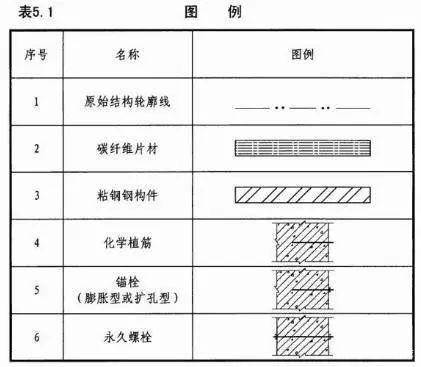

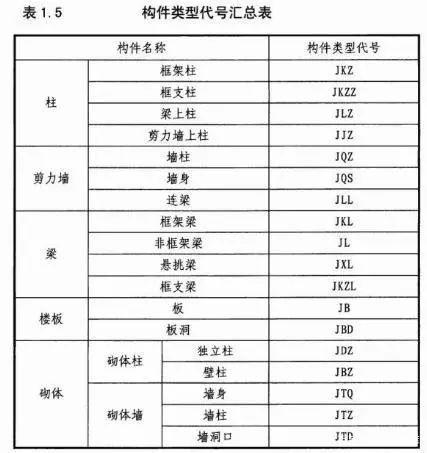

  1. 了解加固图例和构件型号




        2.构件加固施工图表示方法一般为:列表注写法、截面注写法、平面注写法等。


        下面我们举例说明:

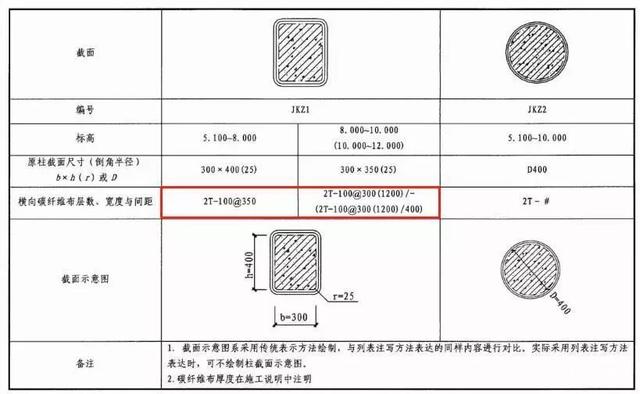

         列表注写法:根据加固方法在分标准层绘制的构件(梁、板 、柱等)平面布置图上,对同一编号的构件选择一个截面分别标注构件编号、起止高度、原截面尺寸、加固截面尺寸、加固材料类别及具体数量。


       红框里面表示:


       2层碳纤维布,宽度100mm,沿轴线间距均为350mm。


        2层碳纤维布,宽度100mm,沿轴线两端间距为300mm,分布长度为1200mm,中间区段不布置。


        2层碳纤维布,宽度100mm,沿轴线两端间距为300mm,分布长度为1200mm,中间区段间距为400mm。

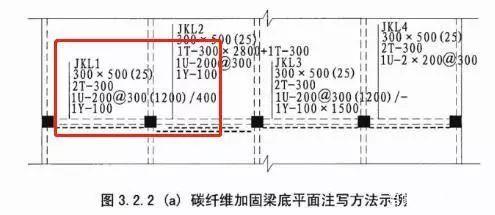

       截面注写法:根据加固方法在分标准层绘制的构件(梁、板 、柱等)平面布置图上,对同一编号的构件分别直接注写原截面尺寸、加固截面尺寸、加固材料类型及数量。


        平面注写法:根据加固方法在分标准层绘制的构件(梁、板 、柱等)平面布置图上,对不同编号的构件分别在其上注写编号、原截面尺寸、加固材料类别及具体数量。一般楼层起止标高在图中另行注明。



        红框里面表示:


        加固框架梁1;


        原梁截面宽度300mm,高度500mm,倒角半径25mm;


         2层碳布,宽度300mm,长度为梁净跨度;


         1层碳布U形箍,宽度200mm,轴线间距在加密区为300mm,分布长度1200mm,非加密区间轴线间距为400mm。


         一层压条,宽度100mm,沿梁跨通长粘贴。


         3.看图心得分享


        1)随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象。


       2)先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2~3遍。细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆。


       3)反复对照,找出规律对图纸大体看过一遍后,再将有关图纸摆在一起,反复对照.找出内在的规律和联系,从而巩固对图纸的理解。


       4)图上标注,加强记忆为了看图方便,加深记忆,可把某些图纸上的尺寸、说明、型号等标注到常用图纸上,如标注到平面图上等。这样可以加深记忆,有利于发现问题。
