武汉拉拔实验标准值

        拉结筋拉拔试验规范


          植筋拉拔取样、试验及计算方法


          植筋拉拔取样、试验、拉力计算方法


           一、试验取样依据:


           依据JGJ145-2004《混凝土结构后锚固技术规程》附录A第2.2条规定所植钢筋应按同规格、同型号、基本相同部位组成一个检验批,抽取数量按每批总数的1‰计算,且不少于3 根。


           二、取样方法:


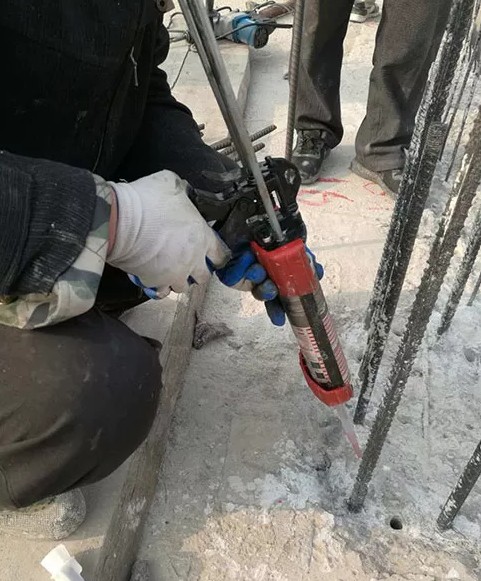

           1、植筋孔深度规定


           10d:箍筋、拉结筋、板筋等非主要受力钢筋,钢筋直径一般在14以下。 15~18d:一般结构受力主筋,直径16~28。20~22d:特别重要的部位,或者悬挑结构。

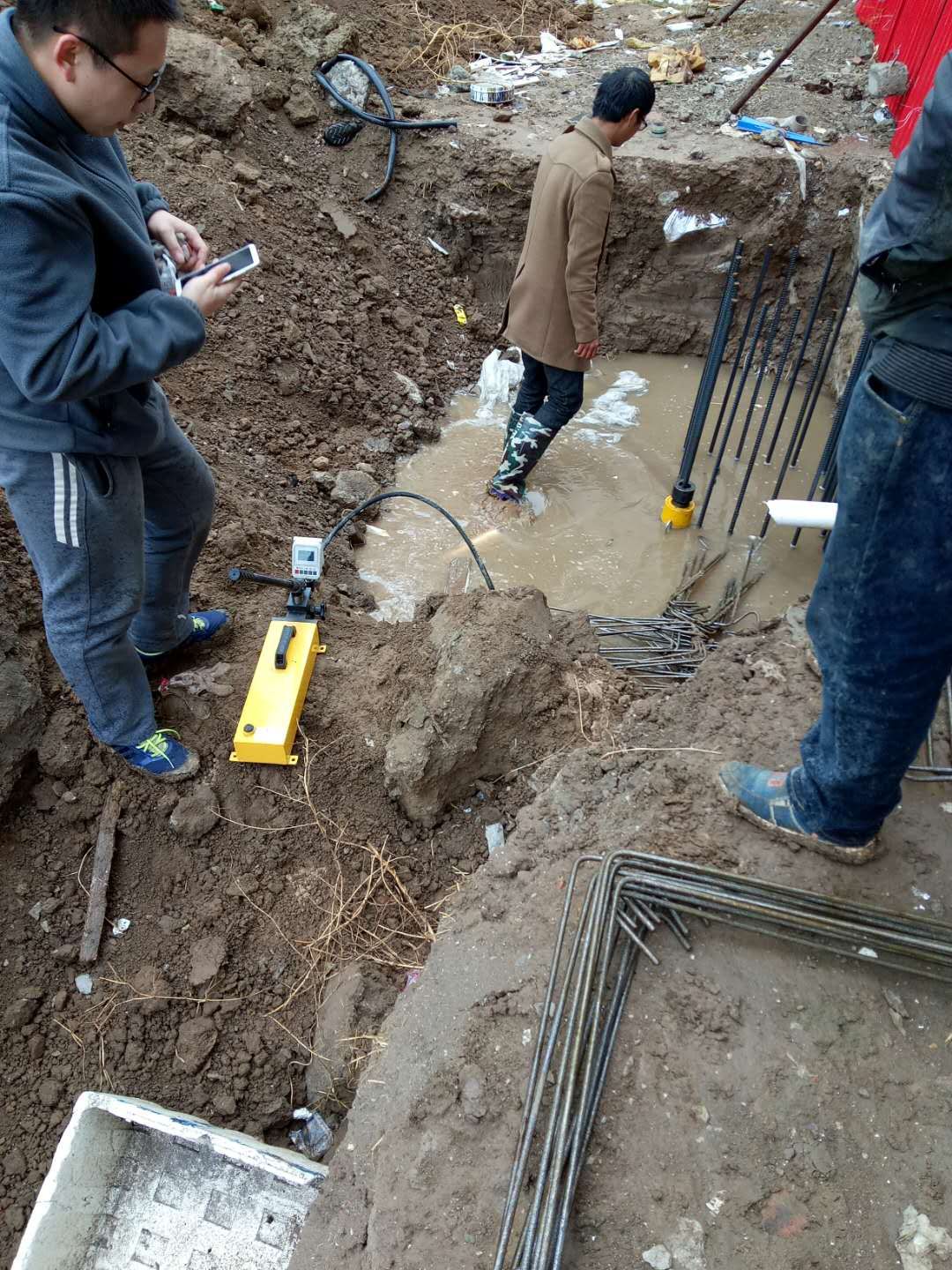

           2、一般植筋72小时后,可采用拉力计(千斤顶)对所植钢筋进行拉拔试验加载方式见右图。


           三、试验拉力计算:


            首先要知道钢筋的牌号HPB235 或HRB 335


          直径的平方*3.14/4*牌号/1000得出屈服强度再乘以0.9


          结果就是你需要的抗拉值


           例如 6*6*3.14/4*235/1000*0.9=5.97MPa


           砌体结构锚固钢筋拉拔试验要求


           GB50203-2011 砌体结构工程施工质量验收规范


            9.2.3 填充墙与承重墙、柱、梁的连接钢筋,当采用化学植筋的连接方式时,应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。


          抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象;持荷2mim期间荷载值降低不大于5,。


             检验批验收可按本规范表B.0.1通过正常检验一次、二次抽样判定。填充墙砌体植筋锚固力检测记录可按本规范表C.0.1填写。抽检数量:按表9.2.3确定。


          表9.2.3检验批抽检锚固钢筋样本最小容量


           钢筋拉拔实验标准值


           钢筋拉拔实验标准值


            1、首先要知道钢筋的牌号Q235 或345


           直径的平方*3.14/4*牌号/1000得出屈服强度再乘以0.9


           结果就是你需要的抗拉值


          例如 6*6*3.14/4*235/1000*0.9=5.97MPs


           2、新规范规定,二级钢的抗拉强度设计值是300N/mm2,不是310N/mm2,一根直径22的钢筋面积是380mm2,那么钢筋植筋拉拔设计值就是


           300X380=114000N,即114Kn,


          3、框架填充墙墙体拉结筋。现在不提倡后植筋锚固墙体拉结筋,(应优先采用预埋法,多种方法)后植筋锚固墙体拉结筋验收时一般不检查,只是现场施工时监理对植筋进行检查,查钻孔深度(大于80mm)锚固胶是否合格、过期,现场拉拔拉力是否符合要求(拉力大于6.8),外观有无松动,植筋端部有无损伤


           4、植筋拉拔合格标准;


           a、一般植筋72小时后,可采用拉力计(千斤顶)对所植钢筋进行拉拔试验加载方式见下图。


             为减少千斤顶对锚筋附近混凝土的约束,下用槽钢或支架架空,支点距离?max(3d,60mm)。然后匀速加载2~3分钟(或采用分级加载),直至破坏。破坏模式分为钢筋破坏(钢筋拉断)、胶筋截面破坏(钢筋沿结构胶、钢筋界面拔出)、混合破坏(上部混凝土锥体破坏,下部沿结构胶、混凝土界面拔出)3种。结构构件植筋,破坏模式宜控制为钢筋拉断。


           b、当做非破坏性检验时,更大加载值可取为0.95Asfyk。


            c、抽检数量可按每种钢筋植筋数量的0.1%确定,但不应少于3根。
